Serie YS-PRS (Estación de preparación sencilla)
Con un diseño simple pero eficaz, esta estación de preparación incorpora un motor de 4 kW y un sistema de ventilación que asegura una extracción de aire constante y segura. Además, tiene un conducto de 4 metros que hace sencilla la instalación.
YS-PRS-R
El aire sale por la parte posterior del gabinete
YS-PRS-B
Extracción de aire a través del foso (cámara inferior)
YS-PRS-G
Extracción de aire a través de fosos
- Motor de transmisión por correa de 4 kW
- Ventilador centrífugo de doble entrada
- Caudal de aire: 15.000 m³/h
- Volumen de aire regulado mediante compuerta manual
- Panel de control con encendido/apagado del motor y parada de emergencia

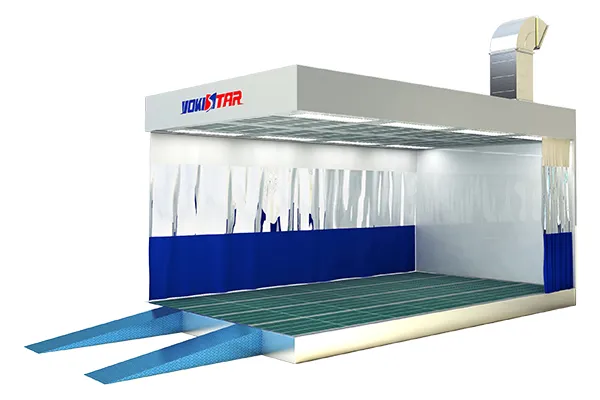

Serie YS-PRP (Estación de preparación clásica)
Modelo más popular dentro de la gama de estaciones de preparación de pintura. Está equipado con un motor de 4 kW accionado por correa, ventilador centrífugo para la extracción, cámara de distribución totalmente filtrado y cortinas manuales.
YS-PRP-R
Extracción de aire a través del gabinete posterior
YS-PRP-B
Extracción de aire a través del foso
YS-PRP-G
Extracción de aire a través de fosos
- Dimensiones internas: 6300 × 3450 × 2700 mm (L × An × Al)
- Cámara de filtrado filtrado de 400 mm de altura
- 8 luminarias planas con 4 bombillas Philips de 36 W cada una (32 en total)
- Cortinas de PVC y panel posterior en acero galvanizado
- Sistema de filtración con fibra de vidrio y filtro seco con marco en forma de M
- Motor de 4 kW con transmisión por correa y ventilador centrífugo de doble entrada
- Caudal de aire: 15.000 m³/h
- Compuerta eléctrica Belimo NMU230 10N para control de aire
- Panel de control con ON/OFF de motor y luces, regulación de aire y parada de emergencia
Serie YS-PRI (con unidad de entrada de aire y unidad de extracción de aire)
YS-PRI-R
Extracción de aire a través del gabinete posterior
YS-PRI-B
Extracción de aire a través del foso
YS-PRI-G
Extracción de aire a través de fosos
- Dimensiones interiores: 6300 × 3450 × 2700 mm (L × An × Al)
- Cámara de filtrado de 400 mm de altura
- 8 luminarias planas con 4 bombillas Philips de 36 W cada una (32 en total)
- Cortinas de PVC y panel posterior en acero galvanizado
- Sistema de filtración con fibra de vidrio y filtro seco con marco tipo M
- Unidad de entrada de aire: motor de 4 kW con transmisión por correa, ventilador centrífugo de doble entrada, caudal de 15.000 m³/h y compuerta manual de regulación
- Unidad de extracción de aire: motor de 4 kW con transmisión por correa, ventilador centrífugo de doble entrada, caudal de 15.000 m³/h y compuerta manual de regulación
- Panel de control con funciones de encendido/apagado de motor y luz, regulación de aire y parada de emergencia
Serie YS-PRH (con calefacción)
YS-PRH-R
Extracción de aire a través del gabinete posterior
YS-PRH-B
Extracción de aire a través del foso
YS-PRH-G
Extracción de aire a través de fosos
- Dimensiones internas: 6300 × 3450 × 2700 mm (L × An × Al)
- Cámara de filtrado de 400 mm de altura
- 8 luminarias planas con 4 bombillas Philips de 36 W cada una (32 en total)
- Cortinas de PVC y panel posterior en acero galvanizado
- Filtro de fibra de vidrio y filtro seco con marco tipo «M»
- Quemador diésel Riello G10, potencia calorífica: 100.000 kcal/h
- Intercambiador de calor en acero inoxidable 1Gr18Ni9Ti (SUS304), 180 kW
- Unidad de entrada de aire: motor de 5.5 kW con ventilador centrífugo de doble entrada, caudal de 15.500 m³/h y compuerta manual
- Unidad de extracción de aire: motor de 5.5 kW con ventilador centrífugo de doble entrada, caudal de 15.500 m³/h y compuerta manual
- Panel de control con controlador de temperatura, contador de horas, selector modo normal/calefacción, indicador de fallo del quemador, interruptores de motor y luces y parada de emergencia
Serie YS-PRT (Dos en uno)
La serie incorpora dos áreas de trabajo optimizadas, impulsadas por un único motor de 7.5 kW con transmisión por correa y un sistema de ventilación que asegura una extracción de aire segura y continua.
YS-PRT-R
Extracción de aire a través del gabinete posterior
YS-PRT-B
Extracción de aire a través del foso
YS-PRT-G
Extracción de aire a través de fosos
- Dimensiones internas: 6300 × 3450 × 2700 mm (L × An × Al)
- Cámara de filtrado de 400 mm de altura
- 16 luminarias planas con 4 bombillas Philips de 36 W cada una (32 en total)
- Cortinas de PVC y panel posterior en acero galvanizado
- Filtro de fibra de vidrio y filtro seco con marco tipo M
- Motor de 7.5 kW con transmisión por correa y ventilador centrífugo de doble entrada
- Caudal de aire: 25000 m³/h
- Compuerta eléctrica Belimo NMU230 10N para control de aire
- Panel de control con indicadores y mandos de Luz A/B, ventilador, interruptores de operación A/B, control de aire A/B y parada de emergencia
